磁性調壓器可以認為是由飽和電抗器和變壓器組成的。
由于磁性調壓器中包含有飽和電抗器,因此電爐在保溫狀態下,即磁性調壓器遠行在輕負載時,飽和電抗器直流控制電流小,導致功率因數很低,對節約能源,提高供電質量都不利。由于變壓器兩柱繞組串聯后,再與兩住并聯的飽和電抗器的交流工作繞組串聯,因此變壓器一次電壓與飽和電抗器交流電壓的矢量和為磁性調壓器一次電壓。所以要提高功率固素,必須使飽和電抗器交流電壓減小,即應使飽和電抗器工作在飽和狀態才能得到。
要達到達一目的就要使磁性調壓器容量可調,降至電爐保溫時所需容量。具體方法是增加變壓器一次繞組的匝數,使其每匝電勢減小,阻抗增高,相應地減小飽和電抗器工作繞組的阻抗。又由于飽和電抗器交直流安匝平衡的原則,導致了直流控制電流下降。Solar panel frames

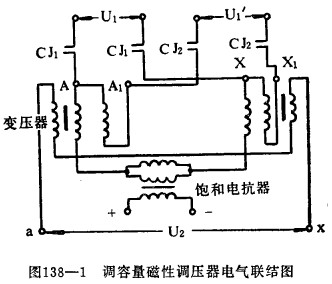

這就說明了,用上述方法降低容量后,飽和電抗器處于飽和狀態,只需較小的直流電流。這對節約電能帶來了好處。圖138—1為調容量磁性調壓器的具體電氣聯結圖。當要改變?nèi)萘繒r(shí),只需控制普通的兩臺交流接觸器。接觸器CJ1合上時為額定容量;接觸器CJ2合上時為降低容量,結構簡單,費用小。
